КРУЭ

Hyundai Heavy Industries имеет многолетний опыт производства и установки высоковольтных распредустройств с элегазовой изоляцией (до 800 кВ включительно) на рынках Азии, Европы, Америки. Основные конкурентные преимущества КРУЭ производства Hyundai Heavy Industries:
  КРУЭ требуют меньших площадей, чем обычные открытые распределительные устройства ОРУ;
  оборудование имеет максимальную безопасность для обслуживающего персонала за счет защитного заземления рабочих частей КРУЭ;
  КРУЭ конструктивно выполнены в виде стандартных модулей, легких в монтаже и простых в обслуживании.

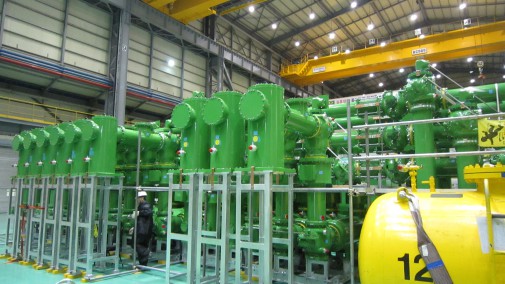

КРУЭ 110кВ

КРУЭ 110кВ

КРУЭ исполнения 145 SP-1 и 145 SP-2 представлены в виде модулей с высокой степенью гибкости, которые спроектированы с тремя фазами в общем кожухе для снижения размеров ячейки и уменьшения гистерезисных потерь.

Особенности:

  • Высокая теплоизоляция и надежность, металлический корпус заполнены газом SF6
  • Улучшенная стабильность проводящих частей установки внутри корпуса
  • Компактный дизайн
  • Сертифицированы по стандартам IEC и ГОСТ
  • Простота в транспортировке, установке и обслуживании


Характеристики:



145 SP-1

145 SP-2

Экономия пространства, компактный дизайн
Пружинномоторный привод
Автокомпрессионное гашение дуги

Экономия пространства, компактный дизайн

Гидравлический привод
Компрессионное гашение дуги

Номинальное напряжение (кВ)

110

110

Ток термической стойкости (кА)

40

63

Номинальный ток (А)

2000/3150

4000

Номинальная частота (Гц)

50

50

Испытательное напряжение промышленной
частоты (кВ) Выключатель/разъединитель

230/265

230/265

Испытательное напряжение грозового импульса
(кВ пик) Выключатель/разъединитель

550/630

550/630

Номинальное давление газа MПА (избыточное)

0.6 / 0,4

0.6 / 0,4

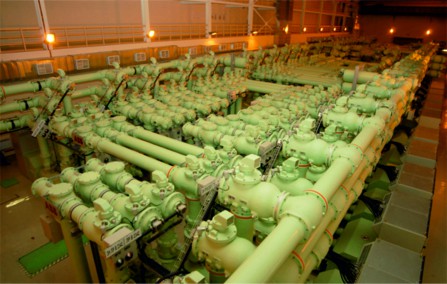

КРУЭ 220кВ

КРУЭ 220кВ

Для наиболее полного удовлетворения разнообразных требований наших клиентов разработан новый тип исполнение КРУЭ 220 серии 300 SR, который снабжен наиболее надежными техническими элементами, такими как одноразрывный выключатель и гидравлический привод, благодаря которым модульные элементы легко выбирать при проектировании линейных схем.

Особенности:

  • Высокая теплоизоляция и надежность, металлический корпус заполнены газом SF6
  • Улучшенная компоновка проводящих частей установки внутри корпуса
  • Компактный дизайн
  • Сертифицированы по стандартам IEC и ГОСТ
  • Однофазное исполнение
  • Простота в транспортировке, установке и обслуживании


Характеристики:



300SR

Экономия пространства, компактный дизайн
Пружинномоторный привод

Автокомпрессионное гашение дуги

300SR

Экономия пространства, компактный дизайн

Гидравлический привод

Компрессионное гашение дуги

Номинальное напряжение (кВ)

220

220

Ток термической стойкости (кА)

50

63

Номинальный ток (А)

1600 / 3000 / 4000

1600 / 3000 / 4000

Номинальная частота (Гц)

50

50

Испытательное напряжение промышленной
частоты (кВ) Выключатель/разъединитель

395/460

395/460

Испытательное напряжение грозового импульса
(кВ пик) Выключатель/разъединитель

950/1050

950/1050

Номинальное давление газа MПА (избыточное)

0.6 / 0.5

0.6 / 0.5

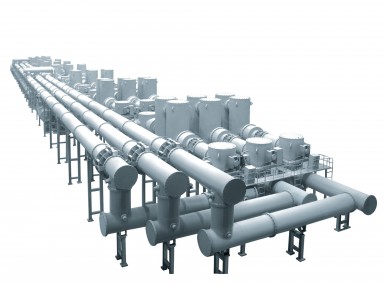

КРУЭ 500кВ

КРУЭ 500кВ

КРУЭ 500кВ исполнения 550 SR отвечает требованиям потребителей по экономической эффективности, компактности, высокой надежности, низким эксплуатационным затратам и долговечности. Выключатель оснащен хорошо зарекомендовавшим себя гидравлическим приводом.. Благодаря горизонтальному расположению выключатель экономит занимаемое пространство и гарантирует легкость обслуживания.

Особенности:

  • Одноразрывный выключатель
  • Высокая способность и надежность гидравлического механизма для автоматического выключателя
  • Сертифицированы по стандартам IEC и ГОСТ
  • Однофазное исполнение


Характеристики:



550 SR

Экономия пространства, компактный дизайн

Гидравлический привод

Компрессионное гашение дуги

Номинальное напряжение (кВ)

500

Ток термической стойкости (кА)

63

Номинальный ток (А)

4000

Номинальная частота (Гц)

50

Испытательное напряжение промышленной частоты (кВ)

КРУЭ/Выключатель (разъединитель)

620/815

Испытательное напряжение грозового импульса (кВ пик)

Выключатель/разъединитель

1425 / 1725 (1425+300)

Испытательное напряжение коммутационного импульса (кВ пик)

1175 / 1330 (900+430)

Номинальное давление газа MПА (избыточное)

0.7 / 0.45

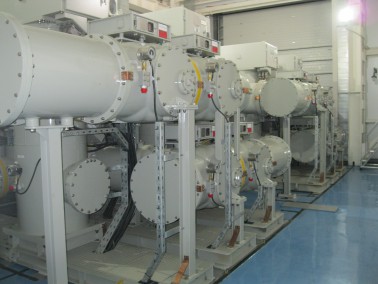

КРУЭ 750кВ

КРУЭ 750кВ

КРУЭ исполнения 800 SR является высокотехнологичным оборудованием, прорывом в будущее распределительных устройств подстанций сверхвысокого напряжения. Hyundai является одними из технологических лидеров производства подобных устройств.

Особенности:

  • Двухразрывный выключатель
  • Высокая способность и надежность гидравлического механизма для автоматического выключателя
  • Высокая теплоизоляция и надежность, металлический корпус заполнены газом SF6
  • Улучшенная компоновка проводящих частей установки внутри корпуса
  • Сертифицированы по стандартам IEC и ГОСТ
  • Однофазное исполнение
  • Простота в транспортировке, установке и обслуживании


Характеристики:

Номинальное напряжение (кВ)

750

Ток термической стойкости (кА)

63

Номинальный ток (А)

8000

Номинальная частота (Гц)

50

Испытательное напряжение промышленной частоты (кВ)

КРУЭ/Выключатель(разъединитель)

830 / 1240

Испытательное напряжение грозового импульса (кВ пик)

Выключатель/разъединитель

2100 / 2550 (2100+450)

Испытательное напряжение коммутационного импульса (кВ пик)

1425 / 2000 (1360+640)

Номинальное давление газа MПА (избыточное)

0.7 / 0.4

HIS

HIS — распределительные устройства с элегазовой изоляцией наружной и внутренней установки позволяют решить ваши проблемы производственных площадей, так как они занимают менее половины площади, необходимой для установки распределительного устройства с воздушной изоляцией такого же класса напряжений.

В распределительных устройствах типа HIS силовой выключатель, разъединитель, заземлитель и измерительные трансформаторы расположены в герметичных корпусах, что позволяет значительно уменьшить размеры распределительного устройства.

HIS – это инновационное решение Ваших коммутационных задач с использованием технологий комплектных распределительных устройств с элегазовой изоляцией: компактное, доступное по цене, модульного типа для внутренней и наружной установки.

Характеристики:



145 HT

245 HT

Номинальное напряжение,кВ

145

245

Номинальный ток,А

2000/3150

2000/3150

Номинальная частота,Гц

50

50

Ток отключения, кА

40

50

Испытательное напряжение переменного тока, кВ

275

460

Испытательное импульсное напряжение, кВ

650

1050

Скорость утечки в год, %

<0,5

<0,5
